Песочные фильтрующие насосы: подбор/инструкция

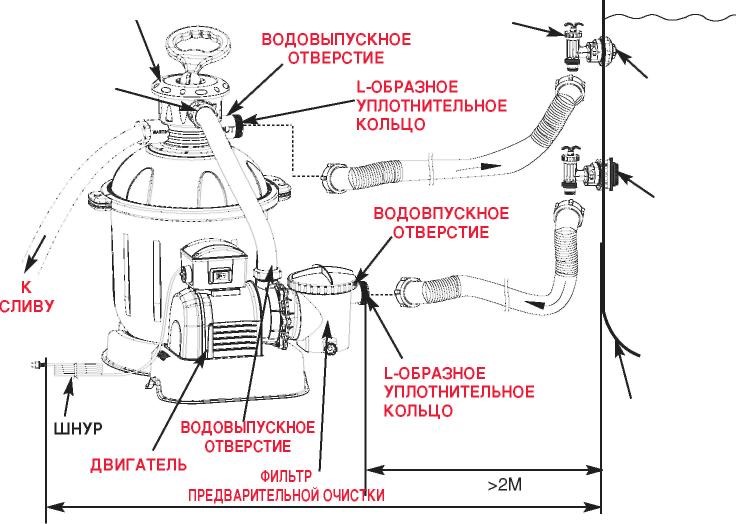

Подключение песочного фильтрующего насоса 38мм

•   Насос с фильтром должен располагаться как минимум на расстоянии 2 м от бассейна.

•   Розетка должна находиться на расстоянии более 3,5 м от бассейна.

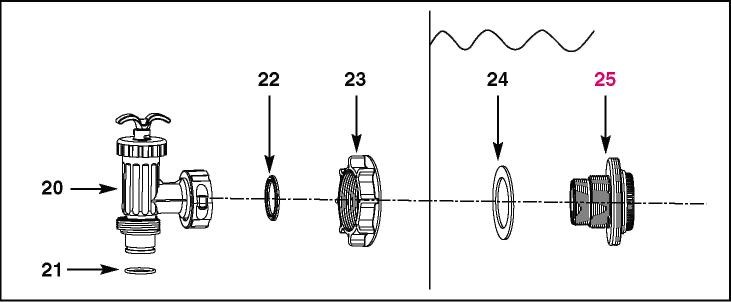

Арт.11236

ОПИСАНИЕ                                 КОЛИЧЕСТВО   АРТИКУЛ

20

ПЛУНЖЕРНЫЙ КЛАПАН (С КОЛЬЦОМ И ШАЙБОЙ)

10747

21

КОЛЬЦО ШЛАНГА

10262

22

СТУПЕНЧАТАЯ ШАЙБА

10745

23

МУФТА

10256

24

ПЛОСКАЯ РЕЗИНОВАЯ ШАЙБА

10255

25

СЕТЧАТЫЙ СОЕДИНИТЕЛЬ С РЕЗЬБОЙ

11235

26

РЕГУЛИРУЕМОЕ СОПЛО НА ВЫХОДНОЕ ОТВЕРСТИЕ БАССЕЙНА

11074

27

АДАПТЕР В

10722

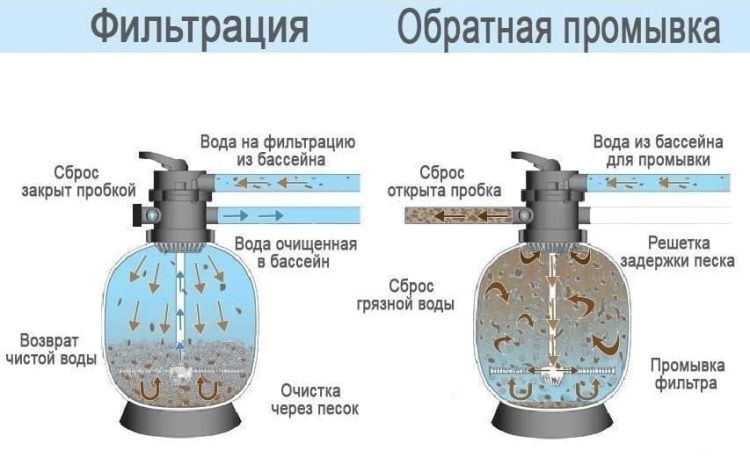

Положение клапана

Функция

Направление потока воды

ФИЛЬТР

Для нормальной фильтрации и регулярной вакуумной очистки бассейна

От насоса через фильтрационную среду в бассейн

ОБРАТНАЯ ПРОМЫВКА

Реверсирует поток воды для очистки фильтрационной среды

От насоса через фильтрационную среду к выпускному/сливному отверстию клапана

ОПОЛАСКИВАНИЕ

Для начального запуска очистки песка и для выравнивания песчаного дна после обратной промывки

От насоса через фильтрационную среду к выпускному/сливному отверстию клапана

СБРОС

Для вакуумной очистки для сброса воды, снижения уровня бассейна или слива бассейна

От насоса к выпускному/сливному отверстию клапана с обходом фильтрационной среды

ЗАМКНУТАЯ ПРОМЫВКА

Для протока воды обратно в бассейн без прохождения через фильтрационную среду

От насоса через клапан к бассейну с обходом фильтрационной среды

ЗАКРЫТО

Запирает весь поток воды в фильтр и бассейн «Не используйте эту опцию без включенного насоса»
